懸浮粒子計數器/塵埃粒子計數器原理

    在介紹懸浮粒子計數器/塵埃粒子計數器的原理之前先介紹一下塵埃粒子計數器按偵測粒徑(粒子直徑)的分類：

 分類

• 按原理，可分為光散射式、凝聚核式等（測試精度不同）；

• 按使用性，可分為便攜式、遠程式等（流量/通道）；

• 按檢測對象，可分為APC、LPC、GPC、IAQ等；

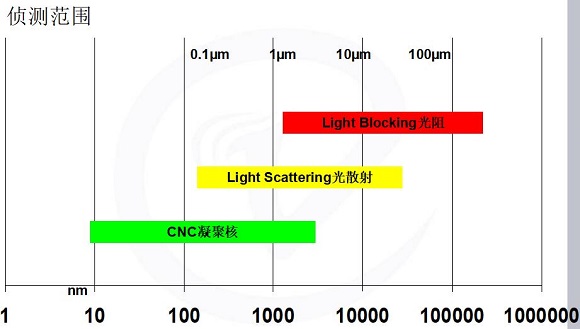

下圖是按照偵測粒徑范圍的圖示：

 APC的原理

下圖是入射光與微粒關系的圖示

 懸浮粒子計數器原理

如上圖所示，入射光——（由塵埃粒子計數器激光源發出），光在無阻礙的情況下，光路是呈直線傳播的。光在遇到阻礙時會發生反射、衍射、折射和散射，塵埃粒子計數器就是利用光的這個特性來進行測試的，塵埃粒子計數器內部有一個弧形反射鏡面，在無顆粒情況下，光直接通過該鏡面反射，當有粒子通過時，反射就會減少，發生衍射、折射和散射，塵埃粒子計數器內部配有光檢測器（將散射光能量轉換為電信號的光電轉換器件），可以捕捉到這些光信號，然后光信號在轉化為電信號，同時微粒的大小不同，對應的散射光也就不同。

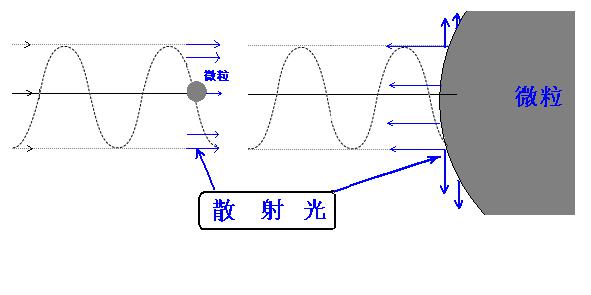

下圖是光散射的特性

當然大家肯定會想到空氣中有很多微小顆粒會阻礙光的直線傳播，如何才能更準確的檢測粒子呢，這就是塵埃粒子計數器檢測時儀器內部需要具備真空環境的原因，這就是塵埃粒子計數器的基本原理，希望能幫助到大家.
